Trong kỹ thuật, chân không là một trạng thái vật lý mà trong đó áp suất khí quyển thấp hơn áp suất bên ngoài. Tạo ra chân không có nhiều ứng dụng quantrọng trong nhiều lĩnh vực công nghiệp khác nhau. Để tạo ra chân không, người ta thường sử dụng van hút chân không bằng khí nén. Trong bài viết này, chúng ta sẽ tìm hiểu về nguyên lý hoạt động của van hút chân không bằng khí nén, cấu tạo chi tiết của van này, cũng như ưu điểm và nhược điểm khi sử dụng van hút chân không bằng khí nén.

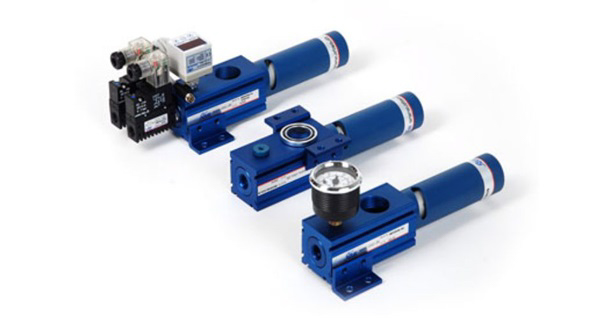

Cấu Tạo Chi Tiết Của Van Hút Chân Không Khí Nén

Van hút chân không được thiết kế dưới dạng ống với các thành phần sau:

Thân van hút chân không: Thường được làm từ nhựa cao cấp hoặc hợp kim nhôm để đảm bảo độ bền và độ chịu lực tốt. Thân van thường có hình dạng ống và có một điểm thắt thu hẹp để tạo áp suất chân không cần thiết.

Cổng cấp khí nén: Là nơi nơi cung cấp khí nén vào van để tạo ra áp suất chân không trong hệ thống.

Cổng xả khí: Cổng này thường được đặt ở trên thân van, trong khi phần thân còn lại được thiết kế như một bộ phận giảm thanh để giảm tiếng ồn khi xả khí.

Cổng hút chân không: Là nơi kết nối với ống hút để hút chân không từ không gian cần xử lý.

Các phụ kiện ống nối và đầu nối nhanh: Được sử dụng để kết nối van với các thiết bị khác trong hệ thống chân không.

Bộ hút chân không hoàn chỉnh bao gồm van hút chân không, giác hút và núm hút chân không. Tùy thuộc vào yêu cầu của hệ thống sản xuất và loại vật liệu cần hút, có thể kết hợp sử dụng hai hoặc nhiều bộ hút chân không với nhau để đạt hiệu suất tối ưu.

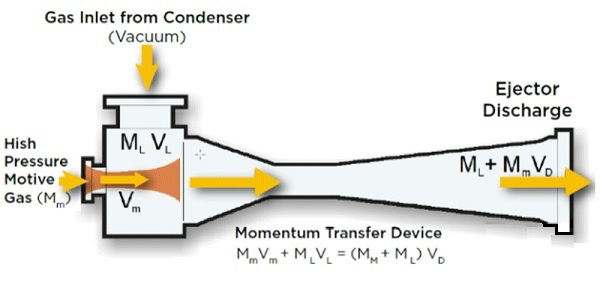

Nguyên Lý Hút Chân Không Bằng Khí Nén

Van chân không khí nén hoạt động bằng cách sử dụng nguyên lý Bernoulli và hiệu ứng Venturi. Nguyên lý hoạt động cụ thể của van hút chân không dùng khí nén được mô tả như sau:

Trong van hút có một lỗ thông hơi với hình dạng giống như vòi phun. Vòi phun này có tiết diện thu hẹp dần đến phần giữa, sau đó mở rộng dần đến ống xả. Tiết diện thu hẹp đã tạo ra một nút thắt ở cổ chai tại cửa khuếch tán. Khi khí nén từ cổng cấp vào, áp suất khí nén cao ban đầu được chuyển đổi thành vận tốc khi đi qua vòi phun, tạo ra một vùng áp suất thấp ở cổ chai.

Kế đến là cổng hút, được kết nối ngay sau cổng cấp khí nén và dẫn đến vị trí cần hút chân không. Hiệu ứng Venturi dựa trên nguyên lý Bernoulli về bảo toàn năng lượng, thể hiện mối quan hệ nghịch đảo giữa động năng và áp suất. Khi vận tốc của khí nén tăng lên, áp suất giảm và ngược lại.

Nguồn khí nén được sử dụng để tạo ra hiệu ứng Venturi. Khí nén ban đầu với áp suất cao hơn được chuyển đổi thành vận tốc khi đi qua van chân không, tạo ra vùng áp suất thấp ở cổ chai. Chân không được tạo ra ở các vùng xung quanh cổng hút và cho phép hút chân không thông qua các kết nối được thực hiện trên các vùng áp suất thấp đó.

Xem thêm các thông tin về hút chân không khí nén tại https://tanlongvn.com/hut-chan-khong-bang-khi-nen/

Ưu – Nhược Điểm Của Van Hút Chân Không Khí Nén

Mặc dù có nhiều ưu điểm, nhưng van hút chân không bằng khí nén cũng tồn tại một số nhược điểm cần lưu ý.

Ưu Điểm

Hiệu Suất Cao: Với khả năng hút chân không nhanh chóng và hiệu quả, van hút chân không khí nén thích hợp cho các ứng dụng đòi hỏi sự chính xác và tốc độ cao.
Đơn Giản Và Dễ Sử Dụng: Cấu tạo đơn giản và việc điều chỉnh áp suất dễ dàng giúp người sử dụng tiết kiệm thời gian và công sức trong quá trình vận hành.
An Toàn Và Ổn Định: Với khả năng duy trì áp suất và lưu lượng khí ổn định, van hút chân không khí nén đem lại sự an tâm cho người sử dụng.

Nhược Điểm

Tiêu Thụ Năng Lượng Caod: Van hút chân không bằng khí nén có thể tiêu tốn nhiều năng lượng hơn so với các phương pháp hút chân không khác.
Độ Ồn: Trong quá trình hoạt động, van hút chân không khí nén có thể tạo ra tiếng ồn gây khó chịu cho môi trường làm việc.

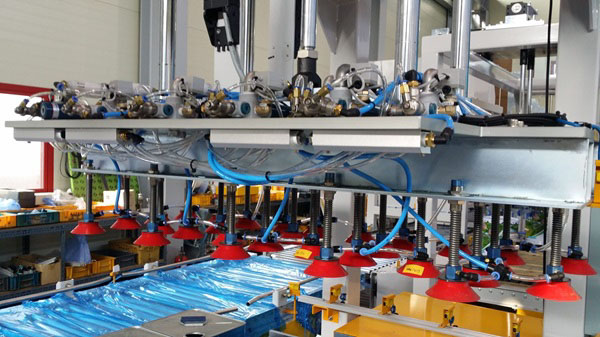

Ứng Dụng Phổ Biến Của Van Hút Chân Không Bằng Khí Nén

Van hút chân không bằng khí nén được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau nhờ vào những ưu điểm mà nó mang lại. Các ứng dụng phổ biến của van hút chân không bằng khí nén bao gồm:

Sản Xuất Ô Tô: Trong quá trình sản xuất và lắp ráp ô tô, van hút chân không khí nén được sử dụng để gắp và di chuyển các bộ phận một cách chính xác và nhanh chóng.
Ngành Dược Phẩm: Trong quá trình đóng gói và sản xuất các sản phẩm dược phẩm, van hút chân không khí nén được sử dụng để đảm bảo sự an toàn và sạch sẽ của sản phẩm.
Ngành Thực Phẩm: Van hút chân không bằng khí nén cũng được áp dụng trong ngành thực phẩm để bảo quản các sản phẩm dễ hỏng và duy trì chất lượng.
Công Nghiệp Chế Biến Kim Loại: Trong các quy trình chế biến kim loại, van hút chân không khí nén giúp tạo ra áp suất cần thiết để gia công và hoàn thiện sản phẩm.

Kết Luận

Từ những thông tin được đề cập ở trên, chúng ta đã nắm rõ về cấu tạo chi tiết, nguyên lý hoạt động, ưu - nhược điểm và ứng dụng phổ biến của van hút chân không bằng khí nén. Việc hiểu biết về van này không chỉ giúp chúng ta áp dụng vào thực tế công việc mà còn nâng cao kiến thức về các phương pháp hút chân không trong công nghiệp. Chúng ta hy vọng rằng bài viết này đã cung cấp đủ thông tin cần thiết cho bạn đọc.
